تشت تبخیر
تشت تبخیر – ماژول آنلاین سازی
تبخیر
امروزه به علت افزايش جمعيت و توسعه كارخانجات و صنايع مصرف آب روز به روز بيشتر مي گردد. آب از انواع مختلف بارندگي ها بدست آمده و از طريق تبخير آب مايع، تصعید برف و يخ، تعرق گیاهان و مصرف انسانها و كارخانجات كم مي گردد. لذا اندازه گيري ميزان تبخير آب از سطوح آب، خاك و نباتات از نظر بررسيهاي هواشناسي، مطالعات كشاورزي، مهندسي ساختمان و ايجاد سد هاي مختلف اهميت فراواني دارد. تشت تبخير و متعلقات آن علاوه بر ایستگاه های تبخیر سنجی بنا بر ضرورت در كليه ايستگاههاي هواشناسي نیز نصب و مورد بهره برداري قرار مي گيرد.
ویژگی ها
– استفاده از شیوه ای جدید و بسیار دقیق جهت اندازه گیری ارتفاع آب تشت.
– دارای شیر برقی جهت تغذیه اتوماتیک آب تشت.
– ثبت میزان تبخیر در ساعت های مختلف شبانه روز.
قابلیت ها
– قابلیت نصب آسان ماژول تشت تبخیر بر روی کلیه تشت های تبخیر قدیمی موجود.
خصوصیات
– ابعاد تشت مطابق تشت تبخیر کلاس A
– محدوده دمای کاری: 0 تا 50 درجه سانتی گراد
– دقت اندازه گیری: 0/1 میلی متر
– منبع تغذیه: 12 ولت DC
– خروجی: RS232/RS485
تحقیق و توسعه
– خروجی اطلاعات براساس استاندارد SDI12
تشت تبخیرکلاس A
SPK-EVP700))
امروزه به علت افزایش جمعیت و توسعه کارخانجات و صنایع، مصرف آب روز به روز بیشتر می گردد . آب از انواع مختلف بارندگی‌ها به دست آمده و از طریق تبخیر آب مایع ، تصعید برف و یخ، تعرق گیاهان و مصرف انسان ها و کارخانجات کم می گردد . لذا اندازه گیری میزان تبخیر آب از سطوح آب، خاک و نباتات از نظر بررسی های هواشناسی، مطالعات کشاورزی، مهندسی ساختمان و ایجاد سدهای مختلف اهمیت فراوانی دارد تشت تبخیر و متعلقات آن علاوه بر ایستگاههای تبخیر سنجی بنابر ضرورت در کلیه ایستگاههای هواشناسی نیز نصب و مورد بهره‌برداری قرار می‌گیرند

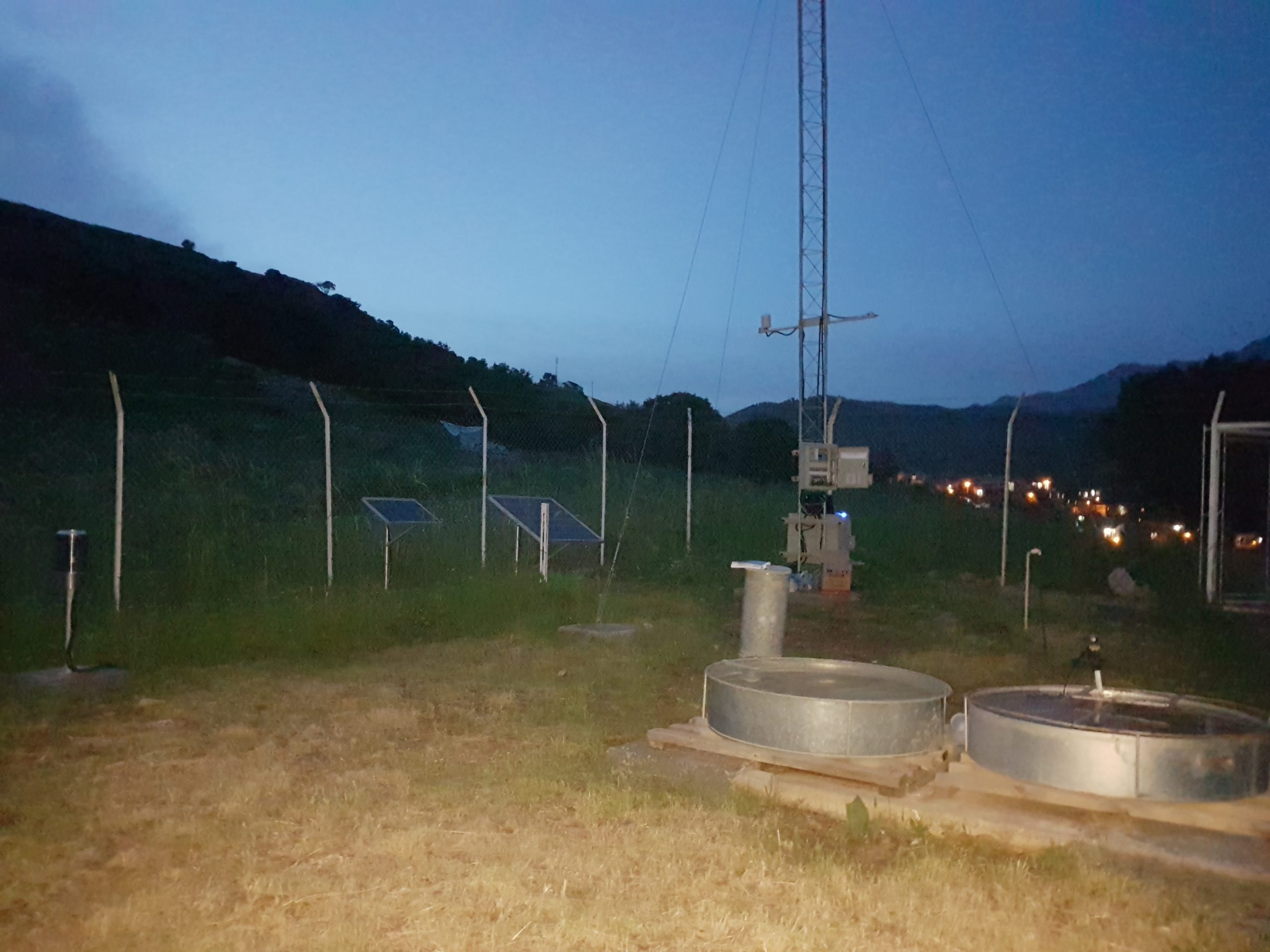

رایج ترین راه اندازه گیری تبخیر، استفاده از تشت تبخیر کلاسA می باشد. تشت تبخیر کلاسA به شکل دایره با قطر استاندارد 48 اینچ و ارتفاع 254 میلیمتر از ورق گالوانیزه ضدزنگ یا استیل ساخته می شودکه روی یک پالت چوبی به ارتفاع حدود ۱۰ سانتی متر از کف زمین (بر روی بستر سیمانی) به صورت کاملا تراز قرار می گیرد تا با زمین تبادل حرارتی مستقیم نداشته باشد.
تشت تا ارتفاع حدود ۲۰ سانتی متر آبگیری شده، در داخل تشت یک استوانه کوچک فلزی همجنس با تشت تبخیر با قطر و ارتفاع معین قرار دارد که پایین آن سه عدد سوراخ با زاویه ۱۲۰ درجه از هم ایجاد شده است استوانه نقشه موج شکن را داشته و با استفاده از گیج مخصوص که در داخل آن قرار دارد اندازه گیری سطح آب تشت انجام می شود.
مشخصات تشت تبخیر مدل SPK-EVP700 ساخت شرکت صباپردازش خاورمیانه
- تشت تبخیر های تولیدی این شرکت از ورق گالوانیزه به ضخامت ۲ میلیمتر با قطر و ارتفاع استاندارد کلاس A ساخته می شود. اتصالات و جوش های تشت تبخیر کاملا مستحکم و آب بندی بوده و دارای ۲ سال گارانتی می باشد .
- استوانه و گیج اندازه گیری از جنس تشت تبخیر بوده و دارای ۲ سال گارانتی می باشد.
- پالت چوبی زیرین تشت تبخیر کاملاً مقاوم و با اتصالات مستحکم ساخته می شود
- حلقه نگهدارنده به همراه توری کاملا مقاوم و رنگ آمیزی شده است
- کف تشت کاملاً صاف و تراز می باشد
- محدوده دمای کاری ۰ تا ۷۰ درجه سانتیگراد
- دقت اندازه گیری یک دهم میلیمتر
مراحل نصب تشت تبخیر کلاس A شامل مراحل زیر می باشد:
- قراردادن پالت چوبی بر روی سطح صاف و تراز کردن آن
- قرار دادن تشت تبخیر بر روی پالت چوبی بصورت تراز
- قراردادن چاهک اندازه گیری درون تشت تبخیر
- آبگیری تشت تبخیر تا لبه نوک تیز شاخص چاهک ( نوکه تیز میله استیل درون استوانه چاهک)
- قراردادن پایه و توری بر روی تشت تبخیر
