سنسور دما،رطوبت و فشار هوا

جهت دانلود راهنما بر روی این لینک کلیک نمایید

جهت دانلود کاتالوگ بر روی این لینک کلیک نمایید

دما

یکی از ویژگی‌های ماده است که میزان گرمی و سردی آن را نشان می‌دهد و جهت جریان گرما را مشخص می‌کند. اگر دو جسم دارای دمای متفاوت باشند، انرژی گرمایی از جسم گرم‌تر به جسم سردتر منتقل می‌شود تا هنگامی که دمای دو جسم به تعادل برسد.

یکاهای گوناگونی برای اندازه‌گیری دما تعریف شده‌اند. در دستگاه بین‌المللی از یکای کلوین استفاده می‌شود؛ ولی یکاهای دیگری مانند سلسیوس و فارنهایت نیز برای اندازه‌گیری دما به کار می‌روند.

اندازه‌گیری دما با استفاده از دماسنج انجام می‌شود. انواع مختلف دماسنج وجود دارند که از روش‌های گوناگون برای اندازه‌گیری دما استفاده می‌کنند. برای نمونه، اندازه‌گیری دما در دماسنج جیوه‌ای با بهره‌گیری از ویژگی انبساط گرمایی جیوه انجام می‌شود.

تغییر دمای یک جسم یا یک محیط مادی با فرایند تبدیل انرژی انجام می‌شود. برای نمونه، اتلاف انرژی مکانیکی در اثر اصطکاک منجر به افزایش دما می‌شود. از سوی دیگر، سرد کردن گازها با انبساط گاز (که انرژی گرمایی به کار تبدیل می‌شود) انجام می‌شود.

رطوبت

رطوبت به میزان بخار آب در هوا گفته میشود. رطوبت نسبی، نسبت درصدی از بخار آب موجود در هوا در یک درجه حرارت معین ؛ و به میزان بخار آبی است که هوا در آن دمای معین قادر به نگهداری آن است . میزان بخارآبی که توده ای هوا می تواند در خود نگه دارد به درجه حرارت آن توده هوا بستگی دارد؛ هر قدر هوا گرمتر باشد آب بیشتری نیز می تواند در خود جای دهد

رطوبت نسبی پایین به معنای آن است هوا خشک بوده و قابلیت نگهداری رطوبت زیادی را نیز داراست. در دمای 20 درجه سانتیگراد؛هر متر مکعب هوا می تواند18 گرم بخار آب را در خود نگه دارد. در 25 درجه دما این مقدار به 22 گرم آب افزایش می یابد. یعنی چنانچه دمای هوا25 درجه سانتیگراد باشد و یک متر مکعب هوا نیز محتوی 22 گرم آب باشد؛ رطوبت نسبی 100 درصد و اگر در بر گیرنده 11 گرم آب باشد. رطوبت هوا 50 درصد است

مکانیسم خنک سازی بدن انسان مبتنی بر تبخیر رطوبت(عرق) از سطح پوست می باشد؛ هر قدر رطوبت نسبی پایین تر باشد؛ رطوبت بهتر تبخیر شده و ما احساس خنکی بیشتری خواهیم کرد؛ اما هنگامی که رطوبت نسبی100 درصد است ، ما احساس گرمای بیشتری خواهیم کرد؛ چرا که در این حالت عملا عرق بدن تبخیر نمی شود تا ما بتوانیم احساس خنکی کنیم

رطوبت نسبی پایین حداقل تاثیرات زیر را بر بدن انسان دارد

پوست و غشای مخاطی را خشک و باعث خارش پوست؛ ترکیدن لبها و گلودرد و خشکی دهان به خصوص در هنگام صبح می شود

فشار

فشار جو نیرویی است که در هر نقطه برحسب وزنِ ستونی از هوا که در بالای آن نقطه وجود دارد، بر سطح وارد می‌شود. این فشار در سطح آبها و دریاهای آزاد در حدود ۱ کیلوگرم بر سانتی‌متر مربع است. با افزایش ارتفاع از سطح زمین، به‌دلیل کاسته شدن ارتفاع ستون هوای قرارگرفته در بالای سطح، فشار جو کاهش می‌یابد.

فشار هوا در سطح دریا حدود  000/10پاسکال، ۷۶۰ میلی‌متر جیوه و یا ۱ اتمسفر است.

فشار هوای گرم در ظرف دربسته بیشتر است، زیرا با افزایش دما، جنبش مولکولی افزایش می‌یابد و برخوردها با دیوارهٔ ظرف بیشتر می‌شود در حالی که ظرف دارای حجم ثابت است. اما

فشار هوا در محیط باز با افزایش دما، کاهش می‌یابد؛ زیرا با افزایش دما، تراکم مولکولی کم و تعداد ضربات کاهش می‌یابد.

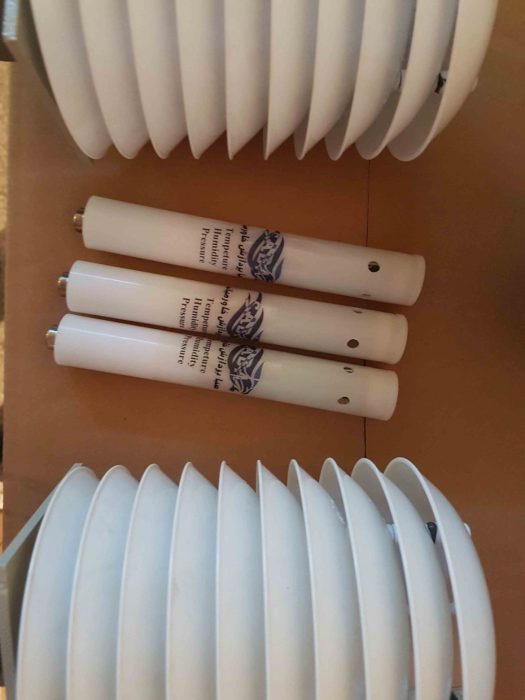

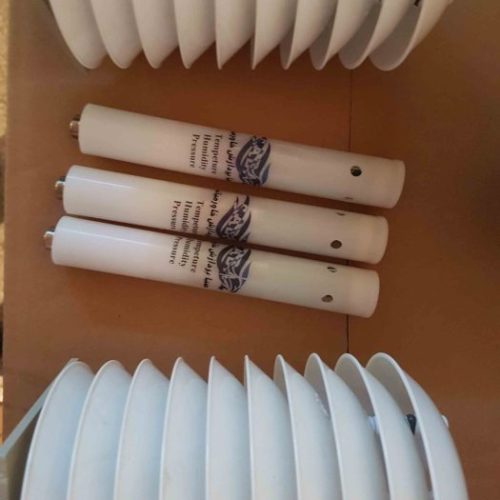

سنسور دما، رطوبت، فشار هوا

Temperature, humidity, pressure

مدل SPK-THP-501

کاربردها :

• هواشناسی و هیدرولوژی
• فناوری ساختمان
• نیروگاهها
• صنعت
• گلخانه ها

سنسور SPK-THP-501   یک سنسور ترکیبی برای اندازه گیری دما، رطوبت نسبی و فشار هوا است. این سنسور الکترونیکی دارای دقت  و کیفیت بسیاربالا می باشد.

مشخصات سنسور:

•  محدوده اندازه گیری دما:  30- تا 70 درجه سانتیگراد

 Meas. range air temperature: -30…+70 °C

•  محدوده اندازه گیری رطوبت:  0 تا 100 درصد

 Meas. range rel. humidity: 0…100 % r. h

•  محدوده اندازه گیری فشار:  15 تا 115 کیلو پاسکال

 Meas. range barometric pressure: 15…115 KPa

صحت اندازه گیری دما : 0.2 درجه سانتیگراد (°C 70…0)    ;0.3  درجه سانتیگراد (°C  0…30-)

Accuracy air temperature: ± 0.2 °C (0…70 °C) ; ± 0.3 °C (-30…0 °C)

صحت اندازه گیری رطوبت : 1.5± درصد (% 80…0)    ;  2± درصد (>80%)

Accuracy rel. humidity: typ. ± 1.5 % (0…80 %) r. h. ; ± 2 % (>80 %) r. h

صحت اندازه گیری فشار : 0.2± کیلوپاسکال

Accuracy barometric pressure: ± 0.2 KPa (-30…+70 °C), ± 0.1 KPa (-10…+60 °C) •0.08 KPa at 25 °C

دقت اندازه گیری دما  : 0.1  درجه سانتیگراد

    Resolution air temperature: 0.1°C

دقت اندازه گیری رطوبت  : 0.1  درصد

Resolution rel. humidity: 0.1%r.h

دقت اندازه گیری فشار  : 0.01  کیلوپاسکال

Resolution barometric pressure: 0.01 Kpa

ولتاژ تغذیه: 7-24 ولت مستقیم

  Supply voltage: 7-24 Vdc

•          مصرف پایین و قابل استفاده با سلول خورشیدی

•          خروجی:   RS485 or  RS232 (9600,8,N,1)

Output: RS485 or  RS232 (9600,8,N,1)

•          جنس بدنه:  PTFE

Housing: PTFE(Polytetrafluoroethylene)

 •         کلاس حفاظت:  IP65

Protection class: IP65

•          ابعاد: طول  152 میلیمتر ، قطر 26 میلیمتر

Dimensions:  H 152 mm x Ø 26 mm

•          وزن: حدود  100 گرم

Weight: approx. 0.100 kg
